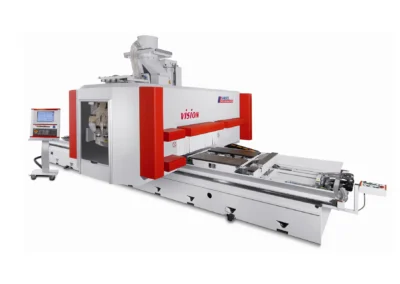

VISION-U / -L

An den Werkstücken zeigt sich, was eine Maschine kann

Die Basismaschine VISION hat sich bereits bei vielen Kunden im härtesten Einsatz bewährt. Stabilität und Präzision entsprechen dem Reichenbacher Hamuel Standard. Heutige und zukünftige Herausforderungen des Marktes haben wir mit der Erweiterung dieses CNC-Bearbeitungszentrums im Blickfeld. Die Maschinentypen VISION-U und -L ergänzen die bisherigen Maschinengrößen.

Das Besondere an diesen Maschinen sind die variablen Maschinengrößen und die große Vielfalt der Ausstattung mit verschiedenen Aggregaten. Diese können sowohl für die Einzel-, als auch für die Parallelbearbeitung mit bis zu zwei voneinander unabhängigen Y-Schlitten kombiniert werden. Durch den äußerst stabilen Maschinenaufbau wird der Einsatz unterschiedlichster Bearbeitungsaggregate nebeneinander und auch hintereinander ermöglicht. So können zum Beispiel zwei große 5-Achs-Köpfe mit umfangreicher Zusatzausrüstung die unterschiedlichsten Anwendungsbereiche abdecken.

Um kleinen und mittleren Betrieben aus Handwerk und Innenausbau einen günstigen Einstieg in die 3D-Bearbeitung zu ermöglichen und ihnen die Perspektive der einzigartigen Gestaltungsvielfalt einer 5-Achs-Maschine zu eröffnen, kann die VISION mit einem kardanischen Arbeitskopf zur VISION Sprint ausgerüstet werden.

Dass die VISION Sprint mit ihrem Leistungsprofil für die Anforderungen in der Treppen- und Türenfertigung hervorragend geeignet ist, zeigt sich in der Positioniergeometrie des Arbeitsaggregats. Die beiden Schwenkachsen stehen unter 45° so zueinander, dass sich ihre Mittelachsen bei optimaler Werkzeuglänge im Arbeitspunkt des Werkzeugs schneiden. Mit diesem Prinzip ändert sich die Position des Arbeitspunktes beim Schwenken im Raum nicht; es sind keine Ausgleichsbewegungen der Linearachsen nötig. Dadurch wird der Arbeitsbereich der Maschine bei horizontaler Position nur geringfügig durch die einzusetzende Werkzeuglänge eingeschränkt. Dies ergibt eine äußerst kompakte Bauweise mit hoher Steifigkeit, die sich in einer beispielhaften Werkstückqualität widerspiegelt.

VISION-III-U

VISION-III

VISION-III-TTT

VISION-II

VISION-II-ST

VISION-II-TH

VISION-III-T

VISION-U / -L

Konfigurationsbeispiele

Sicherheitskonzept in Fahrportalmaschinen auch nach 20 Jahren noch marktführend
Gekapseltes Portal aus Stahlblech mit Sicherheitsschaltleisten in Bumper-Ausführung
Keine Trittmatten
Keine Sicherheitsabschrankung
Gefahrloser Durchblick auf den Arbeitsprozess durch großzügig dimensionierte Sichtfenster
